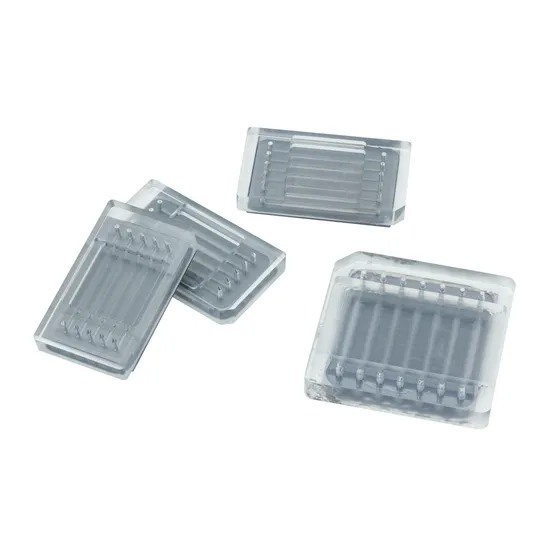

Phòng thí nghiệm tùy chỉnh độ chính xác cao 1um trên chip 3D tùy chỉnh Pdms / Microfluidics thủy tinh
  • Phòng thí nghiệm tùy chỉnh độ chính xác cao 1um trên chip 3D tùy chỉnh Pdms / Microfluidics thủy tinh
  • Phòng thí nghiệm tùy chỉnh độ chính xác cao 1um trên chip 3D tùy chỉnh Pdms / Microfluidics thủy tinh
  • Phòng thí nghiệm tùy chỉnh độ chính xác cao 1um trên chip 3D tùy chỉnh Pdms / Microfluidics thủy tinh
  • Phòng thí nghiệm tùy chỉnh độ chính xác cao 1um trên chip 3D tùy chỉnh Pdms / Microfluidics thủy tinh
  • Phòng thí nghiệm tùy chỉnh độ chính xác cao 1um trên chip 3D tùy chỉnh Pdms / Microfluidics thủy tinh
  • Phòng thí nghiệm tùy chỉnh độ chính xác cao 1um trên chip 3D tùy chỉnh Pdms / Microfluidics thủy tinh
Phòng thí nghiệm tùy chỉnh độ chính xác cao 1um trên chip 3D tùy chỉnh Pdms / Microfluidics thủy tinh

Phòng thí nghiệm tùy chỉnh độ chính xác cao 1um trên chip 3D tùy chỉnh Pdms / Microfluidics thủy tinh

Product Details
Mô hình không.:
Phòng thí nghiệm trên chip
Vật liệu:
Kính, PMMA, Pdms
Người mẫu:
Tùy chỉnh
Tỷ lệ chiều sâu chiều rộng:
Tùy chỉnh
Sự chính xác:
±2um
Gói vận chuyển:
Bao bì carton
Đặc điểm kỹ thuật:
Tùy chỉnh
Thương hiệu:
Zegota
Nguồn gốc:
Trung Quốc
Mã HS:
8542399000
Năng lực sản xuất:
10000 PC/tháng
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu
1.000
Product Description
                                       Chip vi lưu thông


Phòng thí nghiệm tùy chỉnh độ chính xác cao 1um trên chip 3D tùy chỉnh Pdms / Microfluidics thủy tinh 0
Phòng thí nghiệm tùy chỉnh độ chính xác cao 1um trên chip 3D tùy chỉnh Pdms / Microfluidics thủy tinh 1


·Sản phẩmMô tả
Microfluidics in the medical industry refers to the science and technology involved in the use of micro pipes (tens to hundreds of microns in size) to process or manipulate micro fluids (volume from skin to nano liter)Nó là một môn học liên ngành mới liên quan đến hóa học, vật lý chất lỏng, vi điện tử, vật liệu mới, sinh học và kỹ thuật y sinh.Bởi vì các đặc điểm của thu nhỏ và tích hợp, các thiết bị microfluidic thường được gọi là chip microfluidic, còn được gọi là phòng thí nghiệm trên chip và hệ thống phân tích tổng thể vi mô.Khái niệm ban đầu của microfluidic có thể được bắt nguồn từ chromatograph khí được thực hiện trên wafer silicon bằng công nghệ photolithography trong những năm 1970, và sau đó được phát triển thành các thiết bị điện giải mao bằng mao mạch microfluidic và lò phản ứng vi mô.Một trong những đặc điểm quan trọng của microfluidic là các tính chất chất lỏng độc đáo trong môi trường quy mô vi môVới sự giúp đỡ của những hiện tượng chất lỏng độc đáo này,microfluidic có thể nhận ra một loạt các microfabrication và micromanipulation khó hoàn thành bằng các phương pháp thông thườngHiện nay, microfluidic được coi là có tiềm năng phát triển lớn và triển vọng ứng dụng rộng trong nghiên cứu y sinh.


· Ứng dụng
Thuật ngữ lab-on-a-chip đề cập đến một hệ thống vi mô, microfluidic cho phép phân tích trong phòng thí nghiệm trên một con chip duy nhất.Các quá trình hóa học và vật lýCác ứng dụng chính trong lĩnh vực lab-on-a-chip bao gồm chẩn đoán con người, phân tích DNA, tổng hợp hóa học.

ZEGOTAcung cấp phòng thí nghiệm về các thành phần chip được làm bằng thủy tinh, thạch anh và vật liệu tổng hợp thủy tinh-silicon.Các thành phần này được sử dụng như lò phản ứng vi mô trong lĩnh vực công nghệ y tế và dược phẩm cũng như dưới dạng chip chất lỏng trong lĩnh vực chẩn đoán, ứng dụng y tế và cấy ghép. Vì các vật liệu kết hợp thủy tinh, thạch anh và thủy tinh-silicon là lý tưởng cho các ứng dụng này,vì chúng là vật liệu có thể chống lại các điều kiện môi trường khó khăn như:, ví dụ như nhiệt độ cao và hóa chất.Các đặc điểm này phân biệt các vật liệu rõ rệt từ các chất polymer được sử dụng tiêu chuẩn trong các lĩnh vực ứng dụng này.

Để tạo ra các thành phần chất lỏng và chip sinh học, LTF sử dụng một loạt các quy trình cấu trúc đã được sử dụng trong nhiều năm trong lĩnh vực các wafer MEMS, bao gồm, ví dụ:vi thổi cát và cấu trúc hóa học ướt của thủy tinh và thạch anhViệc sản xuất các chip chất lỏng này có thể được thực hiện với chi phí rẻ dựa trên các wafer 6 "hoặc 8".

·Ưu điểm sản phẩm

Rtạo mẫu và lặp lại apid:
1. lợi thế cốt lõi: Đây là lợi thế nổi bật nhất của in 3D. Các nhà thiết kế có thể chuyển đổi trực tiếp các mô hình CAD thành nguyên mẫu chip vật lý trong vài giờ hoặc vài ngày.
2. tăng tốc R & D: không cần phải chờ hàng tuần để sản xuất mặt nạ, chế biến khuôn (như in phấn mềm PDMS) hoặc chuyển giao.phiên bản mới có thể được in ngay lập tức để thử nghiệm, điều này rút ngắn đáng kể chu kỳ tối ưu hóa thử nghiệm thiết kế.
3. thử nghiệm và lỗi chi phí thấp: lặp lại nhanh giảm chi phí và rủi ro thời gian của thất bại thiết kế đơn lẻ, và khuyến khích đổi mới và khám phá các cấu trúc phức tạp hơn.


Hmức độ tự do thiết kế và độ phức tạp:
1. cấu trúc ba chiều phức tạp: công nghệ lithography truyền thống chủ yếu tốt trong việc sản xuất các cấu trúc phẳng hai chiều,trong khi in 3D có thể trực tiếp xây dựng các microchannel 3 chiều thực sự phức tạp, máy trộn, van, buồng (chẳng hạn như máy phát gradient, buồng nuôi tế bào), v.v. Những cấu trúc này đòi hỏi quá trình liên kết và sắp xếp nhiều lớp cực kỳ phức tạp theo phương pháp truyền thống.
2. sản xuất tích hợp: thân chip, kết nối (cối kết nối Ruhr, giao diện đường ống),và thậm chí các thành phần nhúng (như hỗ trợ cảm biến và nguyên mẫu điện cực) có thể được in cùng một lúc để giảm các bước lắp ráp và cải thiện độ kín và độ tin cậy của cấu trúc tổng thểNó tránh sự rò rỉ hoặc các vấn đề liên kết do liên kết giữa các lớp chip trong phương pháp truyền thống.
3. tùy chỉnh và cá nhân hóa: dễ dàng nhận ra thiết kế độc đáo của mỗi chip, đặc biệt phù hợp với điều trị y tế cá nhân,nhu cầu thử nghiệm đặc biệt hoặc sản xuất tùy chỉnh lô nhỏ.


Rchi phí (đặc biệt là cho R & D và lô nhỏ):
1. ngưỡng thiết bị thấp hơn: không cần thiết thiết bị phòng sạch đắt tiền, máy lithography, máy dính plasma và các thiết bị chuyên nghiệp quy mô lớn khác.Một máy in 3D có hiệu suất đủ có thể hoạt động trong môi trường phòng thí nghiệm thông thường.
2. giảm chất thải vật liệu: nó thuộc về chế tạo phụ gia, thường lãng phí ít vật liệu hơn so với chế tạo giảm (như xay).
3chi phí lao động: hoạt động tương đối đơn giản, và yêu cầu đào tạo chuyên môn cho các nhà khai thác thấp hơn so với các quy trình xử lý vi mô nano truyền thống.



·Sản xuất
Phòng thí nghiệm tùy chỉnh độ chính xác cao 1um trên chip 3D tùy chỉnh Pdms / Microfluidics thủy tinh 2
Phòng thí nghiệm tùy chỉnh độ chính xác cao 1um trên chip 3D tùy chỉnh Pdms / Microfluidics thủy tinh 3

Phòng thí nghiệm tùy chỉnh độ chính xác cao 1um trên chip 3D tùy chỉnh Pdms / Microfluidics thủy tinh 4
Phòng thí nghiệm tùy chỉnh độ chính xác cao 1um trên chip 3D tùy chỉnh Pdms / Microfluidics thủy tinh 5









· Thiết kế và sản xuất vi chất

1Nhu cầu của khách hàng về sản xuất hàng loạt các chip microfluidic
Khách hàng đưa ra yêu cầu sản xuất hàng loạt đúc phun chip microfluidic:
1) Khách hàng cung cấp bản vẽ thiết kế chip microfluidic. Theo bản vẽ thiết kế chip và mục đích thiết kế chip của khách hàng,kỹ thuật viên đánh giá bản vẽ thiết kế chip và xác định bản vẽ thiết kế chip với khách hàng.
2) Khách hàng cung cấp các chức năng được thực hiện bởi chip. kỹ thuật viên Hanhao thiết kế chip theo các chức năng, đánh giá việc thực hiện các chức năng chip,và xác định các bản vẽ thiết kế chip với khách hàng.
2Đánh giá tính khả thi của việc mở khuôn tiêm
Theo bản vẽ chip, đánh giá kỹ thuật về sự phát triển của khuôn phun được thực hiện, chẳng hạn như ngoại hình, vật liệu, tổng độ dày, kích thước kênh, tỷ lệ chiều sâu,độ chính xác kích thước, dung nạp, bề mặt kết thúc của chip microfluidic, cách của lối vào khuôn, sự sắp xếp của sản phẩm trong khuôn, sự sắp xếp của sản phẩm loại bỏ ngón tay,và niêm phong sau đó của chipSự khả thi của việc đúc phun khuôn mở được đánh giá trong tất cả các khía cạnh.
3Chữ ký hợp đồng bán hàng
Sau khi đánh giá, nó được xác định rằng khuôn tiêm có thể được mở theo nhu cầu của khách hàng, và một hợp đồng có thể được ký với khách hàng.
4Thiết kế và phát triển khuôn
Theo yêu cầu của khách hàng, dựa trên kinh nghiệm sản xuất hàng loạt đúc phun chip microfluidic, một đánh giá trước toàn diện về thiết kế khuôn đã được thực hiện.Theo dữ liệu đánh giá nấm mốc trong giai đoạn đầu, nhóm kỹ thuật thực hiện thiết kế đường dẫn nước làm mát khuôn, thiết kế bố trí cửa sản phẩm, thiết kế loại bỏ sản phẩm trong khuôn, khuôn thiết kế khuôn hai hoặc ba tấm, thiết kế thanh trượt khuôn,và thiết kế khe cắm ống xả.
5Xử lý khuôn
Trung tâm gia công CNC tốc độ cao Makino v331 và v56i nhập khẩu và các thiết bị nhập khẩu khác được sử dụng để chế biến khuôn để đảm bảo độ chính xác chế biến các bộ phận khuôn.


·Tạm dịch ngắn gọn
Zhejiang zegota Precision Technology Co., Ltd là nhà cung cấp giải pháp một cửa cho in 3D vi mô nano chính xác cao.sản xuất và sản xuất máy in 3D có khả năng khắc nghiệt tia UV và máy in 3D nano vi mô, cũng như sản xuất hàng loạt các sản phẩm in 3D vi mô nano. Hiện tại, công ty có hơn 200 người, và nhân viên R & D chiếm hơn 30%.
Độ chính xác của thiết bị in 3D của công ty là 2 μ m, 5 μ m, 10 μ m, 20 μ m, vv, và các vật liệu in là nhựa PP, Alumina, zirconia, gốm cacbon silicon, vv,có thể đáp ứng các yêu cầu của các ứng dụng khác nhau về độ chính xác sản phẩm và tính chất vật liệu cùng một lúc.
Zhejiang zegota Precision Technology Co., Ltd. Công nghệ quét vi mô nhỏ dưới pixel giải quyết vấn đề sử dụng các nguồn ánh sáng nhập khẩu cho in 3D vi mô nano (micro stereolithography),nhận ra sự bản địa hóa hoàn toàn của toàn bộ thiết bị in 3D, và cung cấp các giải pháp mới cho ngành hàng không vũ trụ, y tế, bán dẫn, ăng-ten 5G và các lĩnh vực khác trong lĩnh vực xử lý nano vi mô.



Phòng thí nghiệm tùy chỉnh độ chính xác cao 1um trên chip 3D tùy chỉnh Pdms / Microfluidics thủy tinh 6
